 Excelente proyecto para aportar a la capacitación de los estudiantes de la FCEFyN de la UNC y de la UTN FRC, en las especialidades relacionadas con la temática. Se brinda la posibilidad de realizar prácticas con equipamiento real como si estuvieran trabajando en su vida profesional.
Formación práctica de estudiantes universitarios
El objetivo es capacitar a los estudiantes para controlar y comandar a distancia desde cada Unidad Académica, el accionamiento de una playa de maniobras de 132 kV.
Este tipo de instalación didáctica no se tiene conocimiento que exista en nuestro país, ni en otra universidad de Latinoamérica.
Es importante la concurrencia de las entidades y empresas que se detallan más adelante y de otras que podrán incorporarse, no solo por lo paradigmático del emprendimiento, sino también, por la necesidad de invertir más de $ 1.300.000.- (Un millón trescientos mil pesos), en su construcción y puesta en operación.
Proyecto y Apoyos
El proyecto de la playa de maniobras didáctica. fue presentado por iniciativa de los Ings. Carlos Ferrari y Gabriel Serra y aprobado por los decanatos de ambas universidades.
La construcción será apoyada por las siguientes empresas: Electroingeniería ICSSA , Fundación Electroingenieria , Transener S.A. , Empresa Provincial de Energía de Córdoba (EPEC); Geding ; Tubos Trans Electric; Arteche AIT , Zoloda S.A. , Hormicoop (Cooperativa Luque) y otras empresas del medio que se están incorporando.
Características generales
Proyecto: Construcción de un campo de entrada / salida de línea de 132 kV. con fines didácticos, ubicado en las inmediaciones del Laboratorio de Alta Tensión de la FCEFyN de la Universidad Nacional de Córdoba.
Motivación: Requerimiento del mercado laboral de profesionales capacitados en el tema, necesidad que permanecerá en el tiempo asociada a la crisis energética y al crecimiento del país.
Destinatarios: Alumnos de la especialidad eléctrica y electrónica de las Escuelas de Ingeniería de la UNC y de la UTN FRC.
Objetivo: Reforzar los conocimientos técnicos de los alumnos en estaciones de A.T. con prácticas asistidas, diseño, cálculos asociados, ejecución de ensayos, medición de variables, ejecución de conexiones, telecontrol, telemediciones, etc.
Recursos Humanos:
- Departamento Civil (Estudio de suelos, cálculo de fundaciones, replanteo).

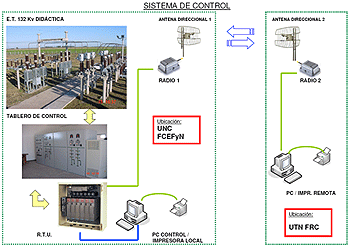

- Departamento Electrónica (Sistema de comunicación, Sistema de control y adquisición de datos SCADA).
- Departamento Eléctrico (Diseños eléctricos, cálculos, planos funcionales, planos de montaje, cableados, conexionados, ensayos).
Equipamiento de alta tensión: La tensión que se utilizará para alimentar los equipos será B.T.S. (Baja tensión de seguridad).
Aplicaciones Didácticas
Trabajos prácticos de:
- Medición de resistencia de contactos de equipos.
- Verificación de polaridad de transformadores de medida.
- Medición de tiempos de cierre y apertura de interruptor.
- Verificación de discordancia de polos de interruptor.
- Verificación de circuitos de medición por inyección de corriente.
- Verificación de circuitos de protección por inyección de corriente.
- Pruebas de funcionamiento de equipos de medición.
- Pruebas funcionales por comando local y a distancia del campo.
- Medición del sistema de puesta a tierra.
- Verificación de cadenas de enclavamientos.
- Pruebas y puesta en servicio del sistema de comunicación
- Conexionado según diseño de los equipos.
Trabajos de diseño y cálculos:
- Diseño de circuitos funcionales de comando.
- Diseño de circuitos multifilares de medición.
- Diseño de circuitos multifilares de protección.
- Diseño de circuitos funcionales de alarmas.
- Diseño de sistema de tensiones auxiliares.
- Desarrollo y programación de SCADA.
- Diseño de la comunicación entre estaciones de control.
- Diseños electromecánicos.
- Diseño del sistema de puesta a tierra.
- Cálculos de esfuerzos electrodinámicos sobre barras y equipos.
- Cálculo de fundaciones.
